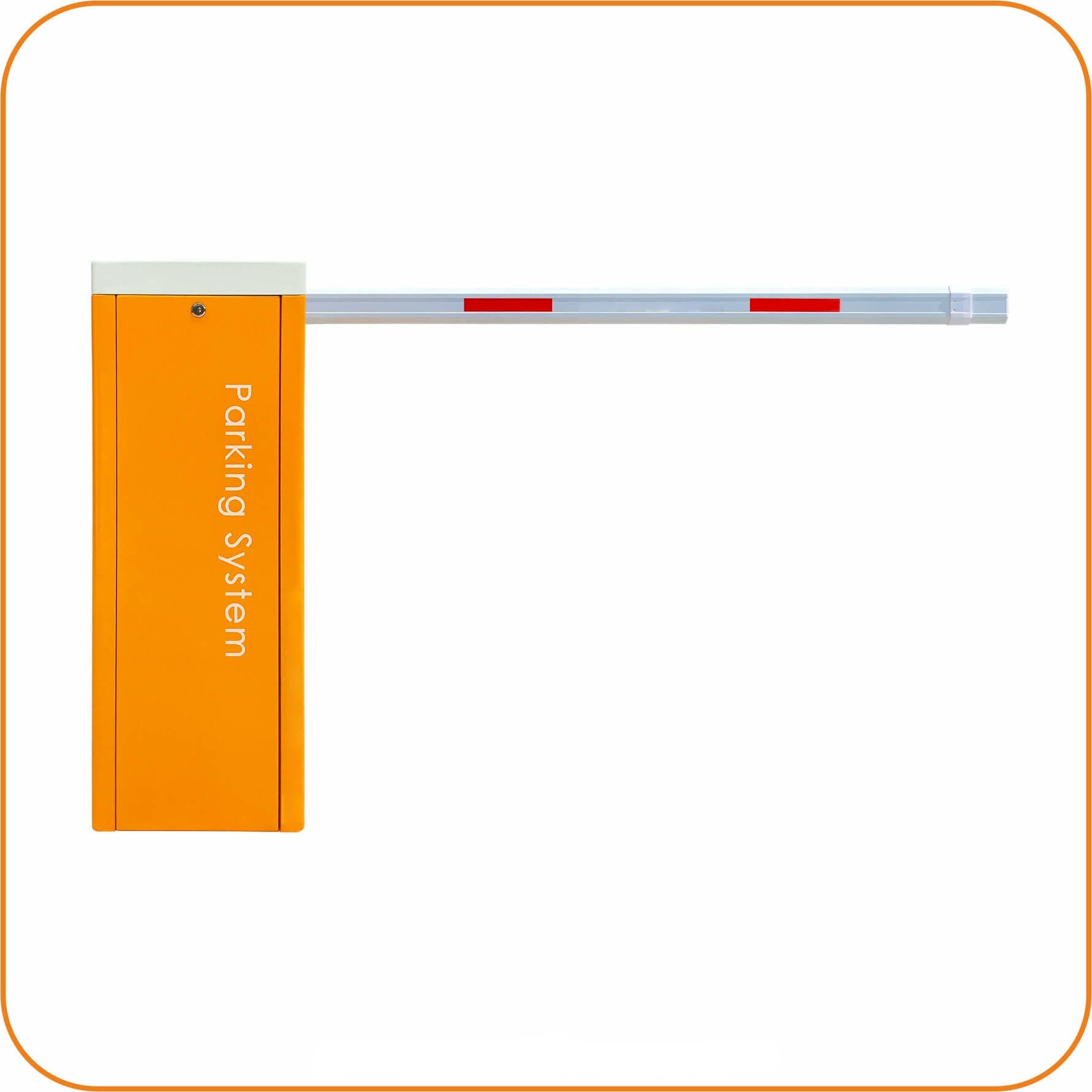

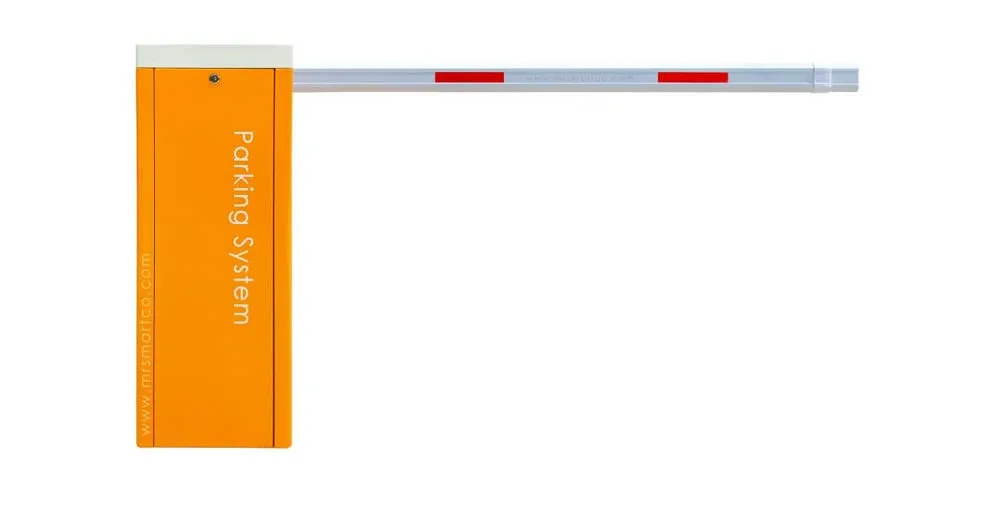

راه بند گلدن گیت مدل 2020
راهبند گلدن گیت مدل 2020 یکی از محصولات برند گلدن گیت است که از ساختاری هوشمند برخوردار است، راهبند 2020 گلدن گیت یکی از بهترین راهبندهای الکترومکانیکی است که برای اماکن پرتردد بسیار مناسب می‌باشد و قابلیت اتصال به سیستم های کنترل تردد را نیز دارد. راهبند الکترومکانیکی گلدن گیت از بک بوم تلسکوپی 4 متری برخوردار است که قابلیت ریگلاژ دارد و می توان طول آنرا تا 6 متر افزایش داد. راهبند گلدن گیت به جهت برخورداری از تردد نامحدود برای اماکن تجاری اداری بسیار مناسب می باشد .
بازگشت وجه
در سریع‌ترین زمان ممکن
تضمین کیفیت
به صورت آنلاین با بالاترین
پرسش و پاسخ
با استفاده از سیستم پاسخگویی
پشتیبانی
برای پاسخگویی به سوالات شما
محصولات مشابه
یکی از بهترین راهبندهای موجود در بازار که از لحاظ کیفیت و کارایی در سطح بسیار بالایی قرار دارد، می‌توان راهبند گلدن گیت مدل 2020 را نام برد که از موتور 220 ولتی با توان مصرفی 90 واتی بهره می‌برد. از اینرو گزینه مناسبی جهت نصب در ورودی ساختمان های مسکونی، تجاری ، اداری ، هتل‌ها و ... می‌باشد .

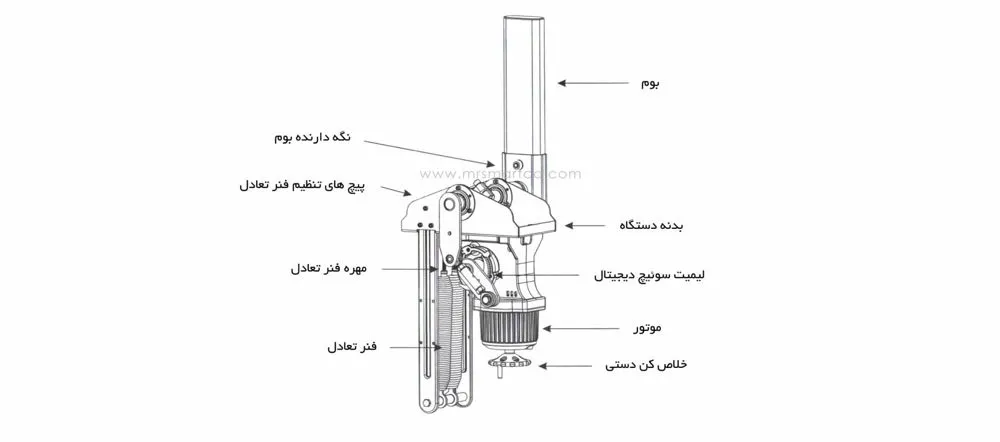

نحوه عملکرد راهبند تلسکوپی 2020 گلدن گیت بدین صورت است که در هنگام فرمان دادن نیروی موتور وارد گیربکس شده و از این طریق سرعت و قدرت شفت موتور تنظیم می شود . نیروی محرک موتور از طریق شفت خروجی که به میله راهبند متصل است ، منتقل می شود در نتیجه بوم راهبند به حرکت در می آید . در هنگام کارکرد راهبند گلدن گیت زمان باز و یا بسته شدن بوم راهبند در حدود 6 ثانیه می باشد که زمان قابل قبولی برای کنترل تردد می باشد .
راهبند 2020 گلدن گیت از سیستم فنر فشاری جهت متعادل کردن بوم در زمان حرکت به سمت بالا و پایین بهره مند می باشد که سبب شده تا در زمان کارکرد راهبند ، سرعت حرکت بوم به سمت بالا و پایین سریع و بسیار قابل قبول باشد .
راهبند گلدن گیت 2020 جهت کنترل تردد قابلیت اتصال به اکسس کنترل و لوپ دتکتور را نیز دارد تا نیاز به کنترل راهبند از طریق اپراتور و بصورت دستی نباشد . سیستم‌های کنترل تردد بصورت کارت تردد و دوربین های کنترل تردد به این صورت که از طریق دوربین پلاک خورد و یا تگ برچسبی روی شیشه اتومبیل را شناسایی می کند و فرمان باز شدن را به راهبند می دهد و سیستم لوپ دتکتور یک رله می باشد که در ورودی و یا خروجی محل نصب راهبند استفاده می شود و نحوه عملکرد آن بصورتی است که نزدیک شدن وسیله نقلیه به راهبند را تشخیص داده و فرمان باز شدن را به مدار فرمان راهبند ارسال می کند .
راهبند اتوماتیک 2020 گلدن گیت دارای یک بوم تلسکوپی از جنس آلومینیوم است که قابل تنظیم از 4 تا 6 متر می باشد و از سیستم الکترومکانیکی فنر فشاری بهره مند است که موجب کارکرد کاملا بی‌صدای این راهبند شده است . این راهبند اتوماتیک قابلیت نصب چشمی یا فتوسل را دارد که امکان تشخیص مانع در زمان بسته شدن راهبند را دارد .
راهبند اتوماتیک گلدن گیت از پوشش بدنه محافظ ضد آب و گرد و غبار همراه با لایه محافظ رنگی همراه با دمای کاری از 20- درجه تا 50+ درجه سانتیگراد بهره می برد که موجب کارکرد این راهبند در تمام شرایط آب و هوایی می‌شود .

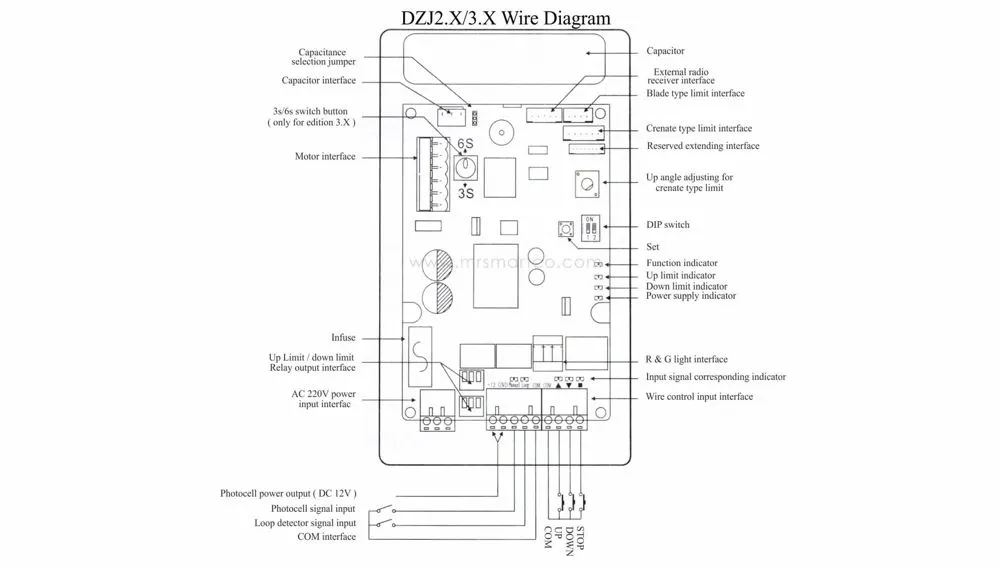

نمای فنی برد راهبند گلدن گیت مدل 2020
| Capacitance selection jumper | جامپر انتخاب ظرفیت الکتریکی خازن |
| Capacitor interface | رابط خازن |
| 3s/6s switch button ( only for edition 3.X ) | دکمه سوئیچ 3s / 6s ( فقط برای نسخه 3.X) |
| Motor interface | رابط موتور |
| Infuse | فیوز |
| Up Limit / down limit Relay output interface | رابط خروجی رله ( حد بالا / حد پایین ) |
| AC 220V power Input interface | رابط ورودی برق AC 220 V |
| Photocell power output ( DC 12V ) | خروجی برق فتوسل ( DC12V) |
| Photocell signal input | ورودی سیگنال فتوسل |
| Loop detector signal input | ورودی سیگنال لوپ دتکتور |
| Wire control input interface | رابط ورودی کنترل سیم |
| Input signal corresponding indicator | رابط نشانگر سیگنال ورودی |
| R & G light interface | رابط نور سبز و قرمز |
| Power supply indicator | نشانگر منبع تغذیه |
| Down limit indicator | نشانگر حد پایین |
| Up limit indicator | نشانگر حد بالا |
| Function indicator | نشانگر عملکرد |
| Set | دکمه تنظیم |
| DIP switch | دیپ سوئیچ |
| Up angle adjusting for crenate type limit | ایجاد محدودیت برای تنظیم زاویه بالا |
| Reserved extending interface | رابط رزرو گسترش دهنده برد |
| Crenate type limit interface | رابط ایجاد نوع محدودیت |
| Blade type limit interface | رابط محدودیت نوع تیغه |
| External radio receiver interface | رابط گیرنده رادیویی خارجی |
| Capacitor | خازن |
دیپ سوئیچ های راه بند گلدن گیت مدل 2020
- DIP1 : سوئیچ انتخاب نوع محدودیت
- • UP ( محدودیت تیغه )
- • Down : ( محدودیت دیجیتال )
- DIP2 : سوئیچ عملکرد فنر برای بوم بالا و پایین
- • UP ( عملکرد بسته )
- • Down ( عملکرد فنر باز )
_1000.webp)
فعال کردن اتوکلوز ( Auto Close )
جهت فعال کردن حالت اتوکلوز ابتدا برق ورودی دستگاه را قطع کنید و دکمه SET را فشار دهید و نگه دارید ، سپس برق ورودی را وصل نمایید و دکمه UP روی ریموت کنترل را یکبار فشار دهید سپس دکمه SET را رها کنید ، در این حالت قابلیت اتوکلوز برای دستگاه فعال می شود .
توجه داشته باشید در کل زمان برنامه ریزی دکمه SET باید نگه داشته شود .
تایم اتوکلوز ( Auto Close )
برای تعیین مدت زمان بسته شدن خودکار ( تایم اتوکلوز ) باید در هنگام فشار دادن دکمه UP ( بالا ) جهت فعال کردن اتوکلوز ، آن را به مدت زمان مورد نیاز ( از 3 تا 30 ثانیه ) نگه داشته و پس از آن دکمه SET را رها کرده تا مدت زمان مورد نیاز در حافظه دستگاه ذخیره شود .
برای فهمیدن تایم اتوکلوز برق ورودی دستگاه را قطع کنید و دکمه SET را فشار دهید و نگه دارید ، سپس برق ورودی را وصل نمایید و دکمه DOWN ( پایین ) روی ریموت کنترل را یکبار فشار دهید . در این زمان می توان با شمردن تعداد دفعات چشمک زدن LED روی مدار دستگاه تایم اتوکلوز را بر حسب ثانیه مشخص نمود .
غیر فعال کردن اتوکلوز ( Auto Close )
جهت غیر فعال کردن حالت اتوکلوز ابتدا برق ورودی دستگاه را قطع کنید و دکمه SET را فشار دهید و نگه دارید ، سپس برق ورودی را وصل نمایید و دکمه STOP روی ریموت کنترل را یکبار فشار دهید سپس دکمه SET را رها کنید ، در این حالت قابلیت اتوکلوز برای دستگاه غیر فعال می شود .
توجه داشته باشید بعد از هر بار تغییر در عملکرد دستگاه ، بایستی یکبار دستگاه را خاموش و روشن نمایید .
تنظیم بوم
برای تنظیم زاویه بوم در حالت افقی و عمودی ، زمانیکه LED مربوط به محور عمودی یا افقی روشن می باشد دکمه SET را فشار داده و نگه دارید ، سپس جهت تنظیم مقدار زاویه بوم در حالت بیشتر از 90 درجه و بیشتر از صفر درجه دکمه UP ( بالا ) و برای تنظیم مقدار زاویه بوم در حالت کمتر از 90 درجه و کمتر از صفر درجه دکمه DOWN ( پایین ) را فشار دهید . پس از آن دستگاه را خاموش و روشن کنید تا تنظیمات ذخیره شود .
برای تنظیم و ریگلاژ بوم باید دو پیچ بالا و پایین کنار گیربکس شل شود و ریگلاژ انجام شود .

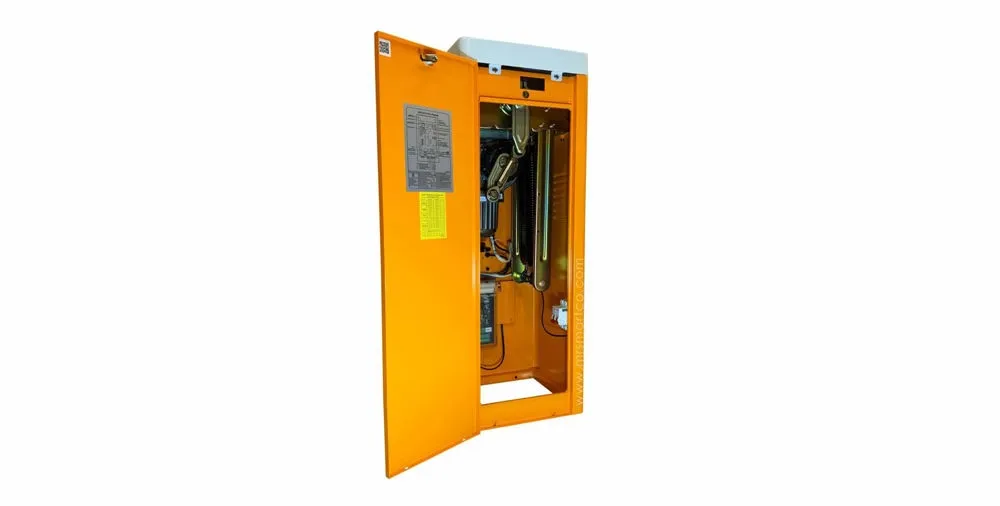

ساختار کلی راهبند گلدن گیت مدل 2020

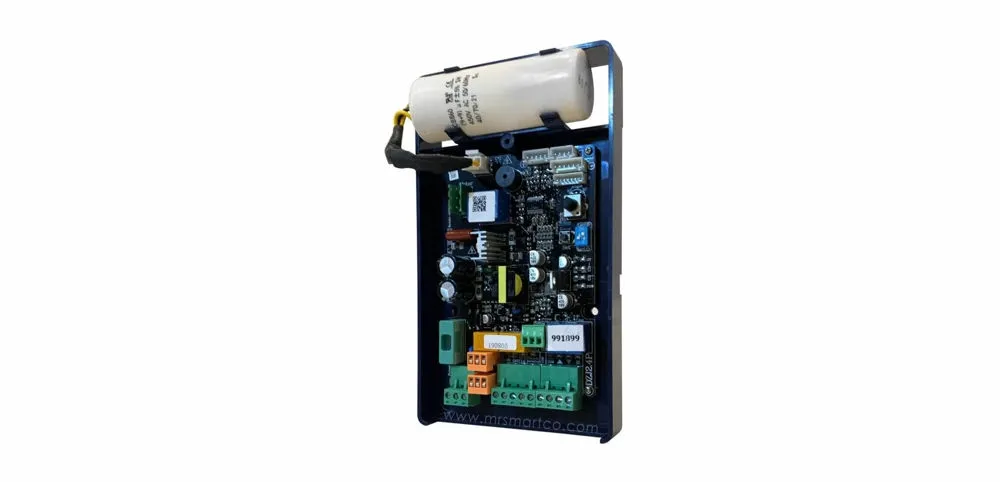

مرکز کنترل راهبند

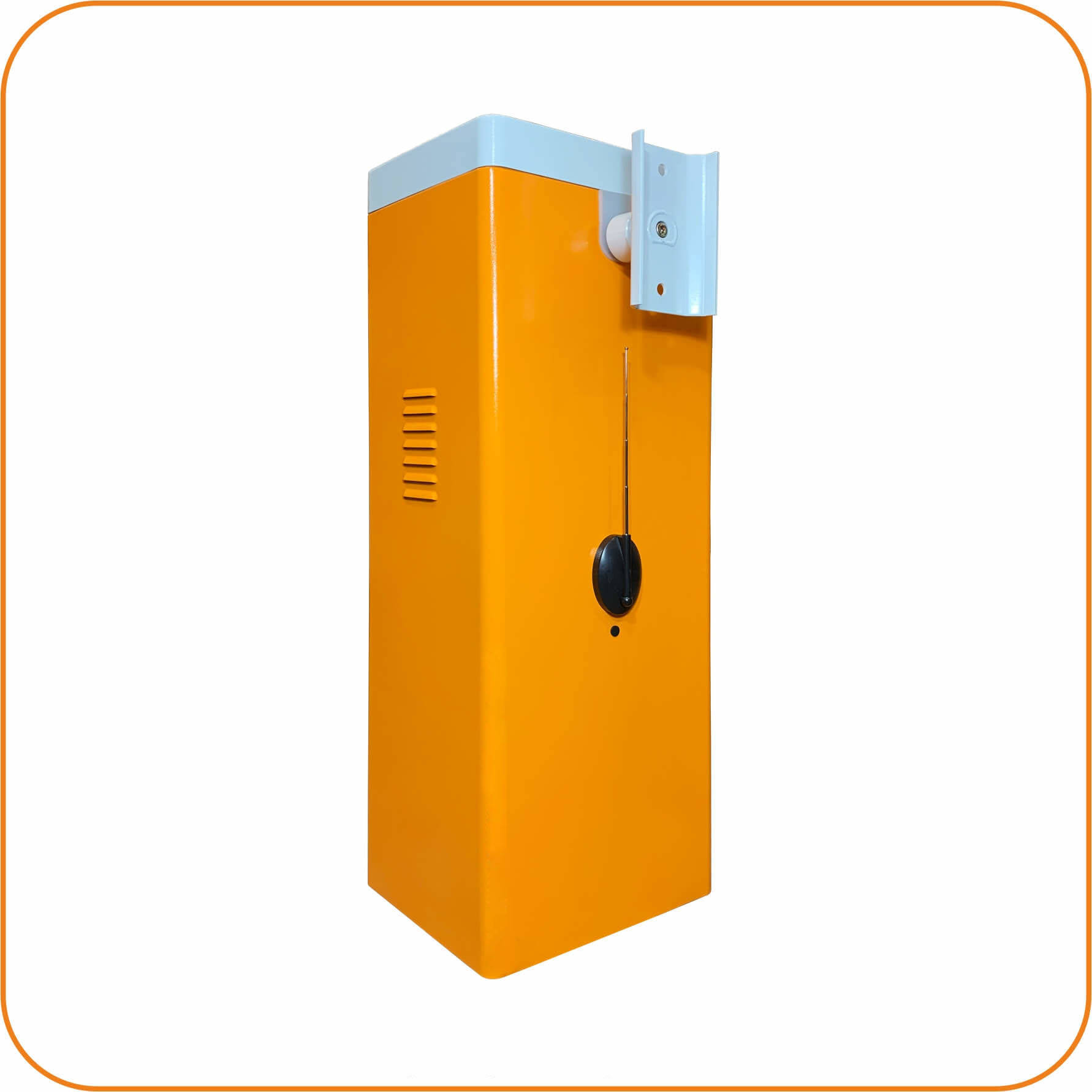

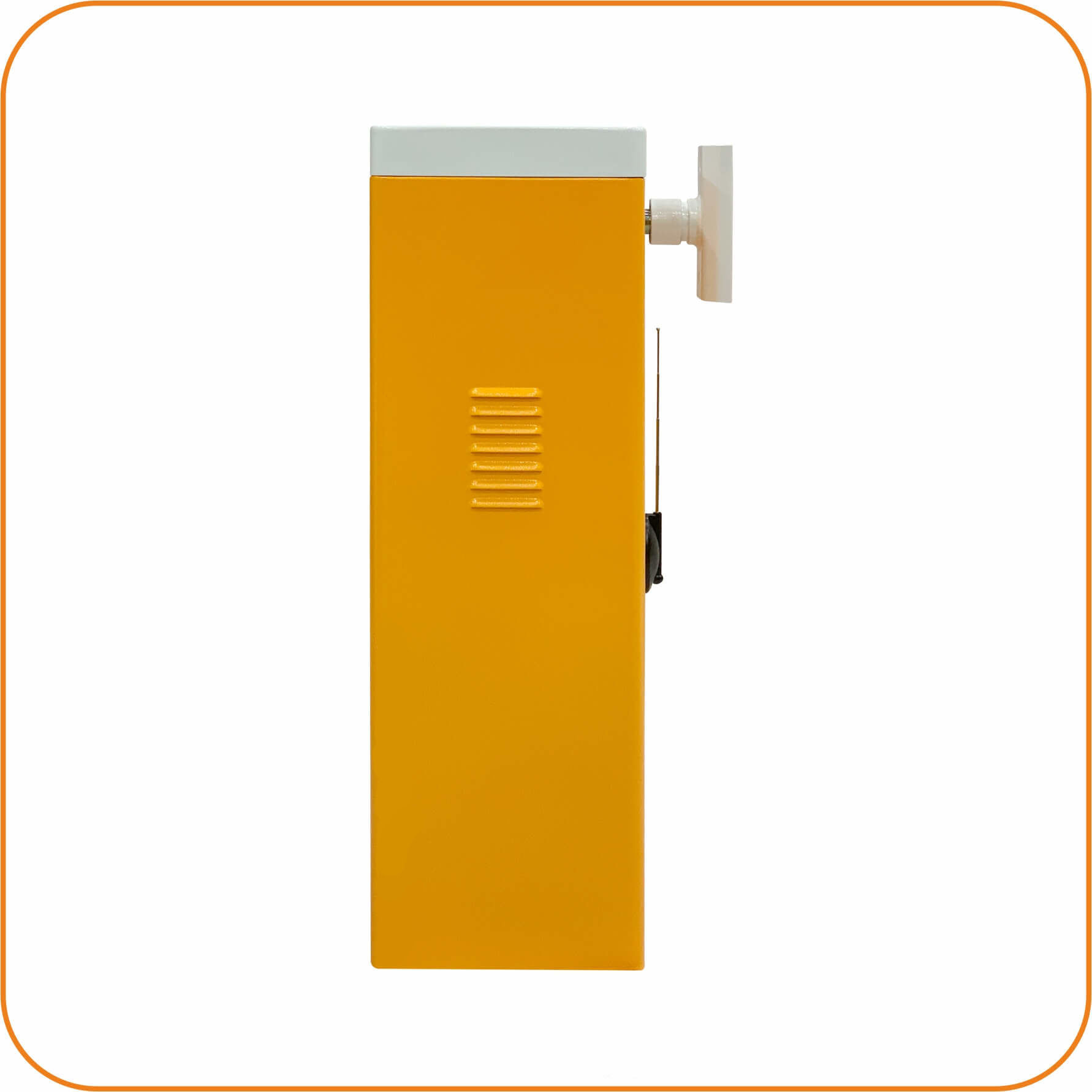

بدنه و موتور راهبند

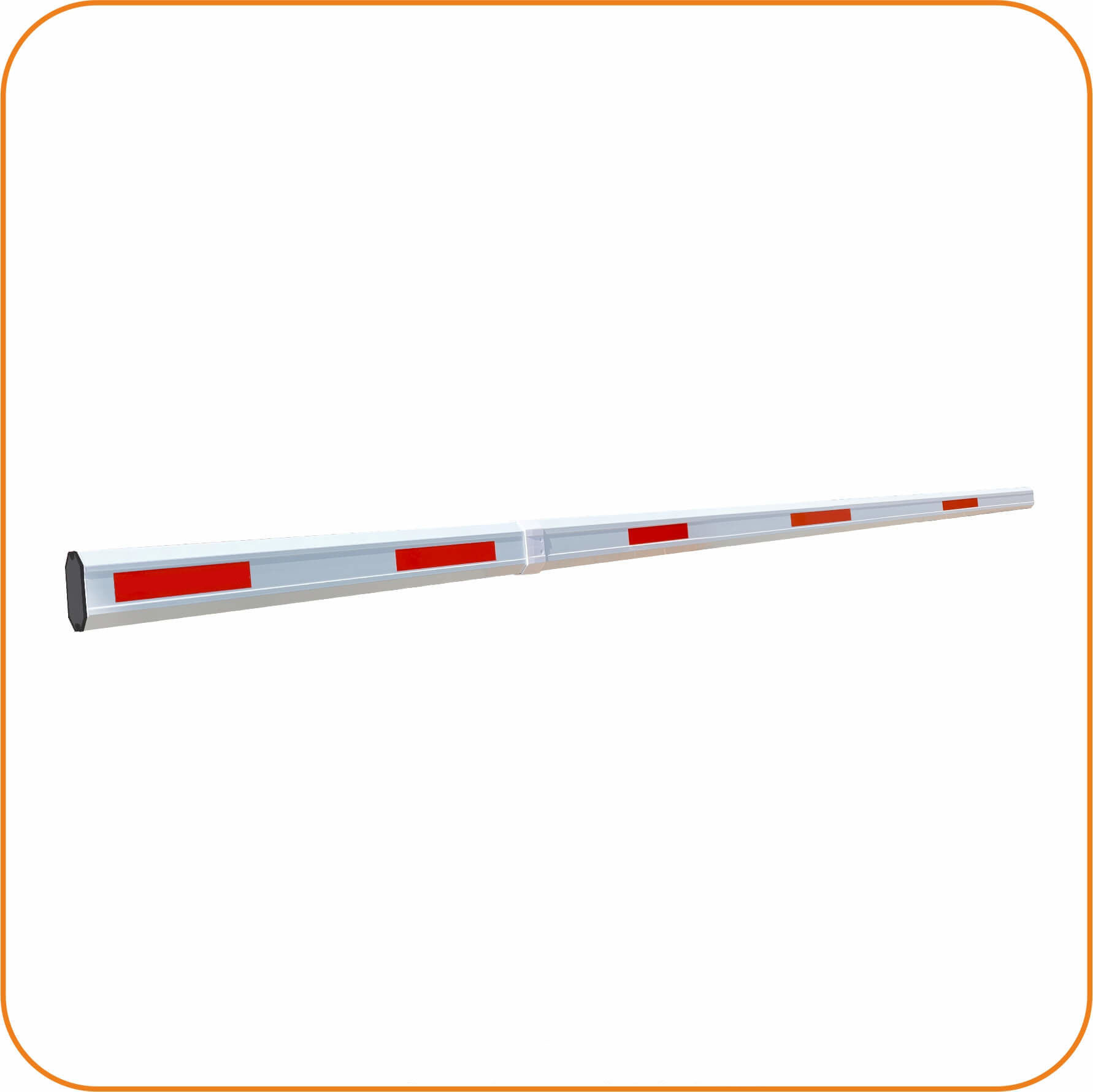

بوم تلسکوپی راهبند
دو عدد ریموت کنترل

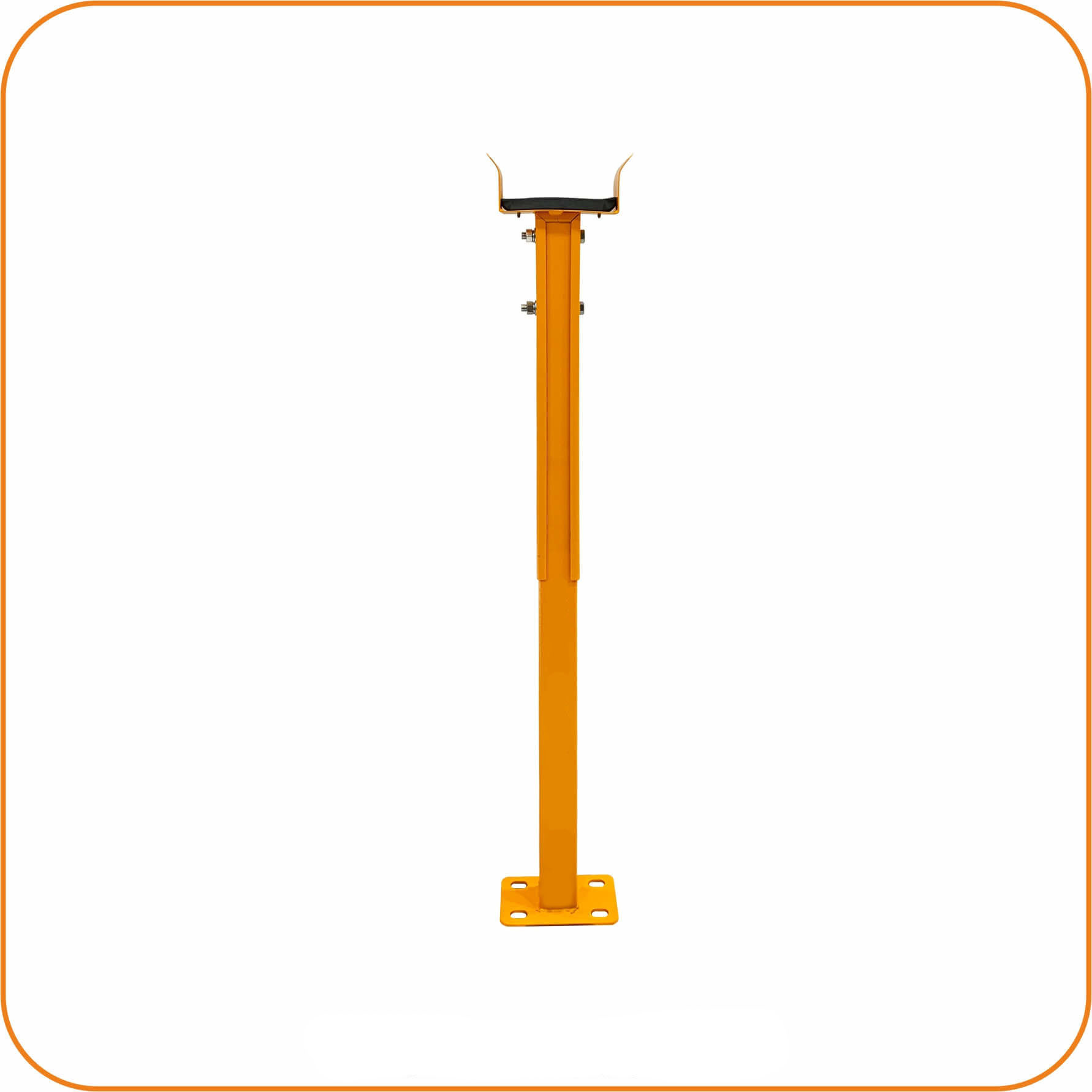

پایه نگهدارنده بوم راهبند
راهنمای نصب محصول
| مدل | گلدن گیت 2020 |
| جنس بدنه | فلز |
| جنس بوم | آلومینیوم |
| ولتاژ ورودی | 220ولت |
| توان مصرفی | 90وات |
| دور موتور | 2800 دور در دقیقه |
| طول بوم | 4 تا 6 متر |
| زمان باز و بسته | 6 ثانیه |
| زاویه بازشو | 90 درجه |
| دمای کاری | ℃ 50+ تا ℃ 20- |
| برند سازنده | گلدن گیت |
| درجه حفاظتی | IP44 |
| مدت گارانتی | 24 ماه |
| قابلیت بازشو تا 90 درجه |
| دارای بوم تلسکوپی 4 تا 6 متری |
| حرکت آرام ، یکنواخت و بدون صدا |
| مناسب برای نصب در اماکن با تردد بالا |
| دارای گارانتی 24 ماهه شرکت گلدن گیت |
| تنظیم زمان تاخیر بسته شدن از 1 تا 99 ثانیه |
| دارای خلاص کن مکانیکی جهت مواقع اضطراری |
| پشتیبانی از اکسس کنترل یا سیستم های کنترل تردد |
| کارکرد موتور در دمای منفی 20 درجه تا مثبت 50 درجه سانتیگراد |
| دارای سیستم هوشمند تشخیص مانع در زمان بسته شدن راهبند |
| مناسب برای نصب در اماکن صنعتی ، تجاری ، اداری و مسکونی ، ورودی هتل ها و ... |
| برخورداری از سیستم الکترومکانیکی فنر فشاری جهت کارکرد سریع در زمان باز و بسته شدن |
